Jiashan SEBO Trading Co.,Ltd. supply slide bearings and wear plate, and also supply the Spherical Plain Bearings, Rod Ends, Bearing Housings and needle bearing.
SE-500
Solid-lubricating Inlaid Bushing
固体润滑镶嵌轴承
SE-010
Metal-Polymer Composite Bushing
自润滑轴承
SE-090
Bronze Wrapped Bushing
青铜卷制轴承
SE-020
Marginal Lubrication Bushing
边界润滑轴承
<
>
产品分类
下面型号可以下载电子尺寸表
SE-010 自润滑轴承
SE-01F
SE-01WC
SE-01SP
产品介绍
产品应用
SE-010金属复合自润滑材料以优质低碳钢为基板,中间烧结球形多孔铜粉层,表面扎制以PTFE为主的耐磨润滑材料作为轴承工作层,这种材料具有优异的机械承载能力,中间铜粉层不但可以及时传递轴承运行过程中产生的热量,同时也提高了塑料层与基板的结合强度。PTFE设计适用于完全干摩擦状态,并根据润滑情况、摩擦系数和耐久性要求开发了多种材料。SE-010的PTFE金属复合材料在外部润滑或者不润滑的情况下,都能在最广泛的载荷、速度以及温度范围内提供最好的表现。
农业机械:拖拉机、联合收割机、农作物喷雾器、推土机、平地机等;
汽车行业:动力转向泵、转向器推力垫片、盘式制动器、减震器、门铰链、雨刮器、椅子调角器、空气阀以及电磁阀等;
办公商务机械:复印机、传真机、打印机、邮件处理机等;
液压元件和阀门:齿轮泵、柱塞泵、叶片泵,球阀、蝶阀,气缸、油缸以及其他液压元件等;
家用电器:冰箱、空调、吸尘器、缝纫机、清洗机、微波炉和健身器材等;
以及其它物流机械、包装机械、纺织机械、港口机械、矿产机械、森林机械和各类工程机械设备。
组织材料
耐磨性能
主要因素
注:图中产品还可根据不同工况条件选择不同的基体材料,如:青铜基板、不锈钢基板、以及无铅等配方产品。

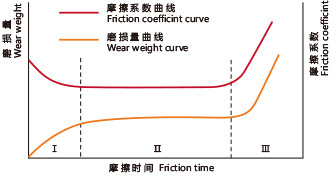

1) “跑合”阶段:表面层PTFE 混合物向对偶面转移填补对偶面凹坑,并形成转移膜,此时,摩擦系数较大,材料的磨损速度较快。如图中Ⅰ曲线所示。
2)“稳定”磨损阶段:经跑合后的摩擦变成了PTFE之间的摩擦,其摩擦系数低而稳定,材料的磨损率低而平稳。如图中Ⅱ区曲线所示。
3)“急剧”磨损阶段:多孔层孔隙中的PTFE润滑剂消耗,无法使摩擦界面间获得足够量的润滑剂。摩擦面之间润滑不良,摩擦系数迅速上升,材料的磨损率亦急剧加快,直至70%青铜裸露时,寿命接近终止。如图中Ⅲ曲线所示。
具有优异的耐磨性,这主要是由于PTFE的特殊分子结构。磨损大致可分为三个阶段,相对应的摩擦系数亦有三种情况,见上图:
1) PV值的影响
PV值是确定SE-010磨损寿命的有效指标。如果要求寿命延长,PV值必须降低。
2) 环境温度的影响
环境温度越高,SE-010使用寿命愈短。
3) 对偶件的影响
对偶件采用合金钢或镀硬铬的轴,表面的粗糙度Ra=0.4~0.63范围内时,SE-010轴承使用寿命可以显著提高。
除了目录中显示的标准产品外,还可以提供非标产品或根据客户要求订购。

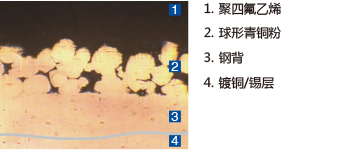

SE-010
1. PTFE和纤维的混合物0.01〜0.03mm
2. 铜粉层0.20〜0.35mm
3. 低炭钢
4. 铜/锡电镀层0.002mm
SE-01B
1. PTFE/纤维混合物 0.01-0.03mm
2. 铜粉层,0.20-0.35mm
3. 铜基板
4. 铜/锡电镀层0.002mm
SE-01D
1. PTFE/亲油性纤维混合物0.01〜0.03mm
2. 铜粉层0.20~0.35mm
3. 低炭钢,
4. 铜/锡电镀层0.002mm
SE-01S
1. PTFE和纤维的混合物0.01〜0.03mm
2. 铜粉层0.20〜0.35mm
3. 不锈钢
4. 铜/锡电镀层0.002mm
SE-010 技术参数
技术参数
SE-01B
SE-01D
SE-01S
无铅轴承
青铜基轴承
液压专用轴承
不锈钢耐蚀轴承
参 数
最大承载压力 (动)
140 N/mm²
140 N/mm²
140 N/mm²
140 N/mm²
最大承载压力 (静)
250 N/mm²
250 N/mm²
250 N/mm²
250 N/mm²
摇摆运动
60 N/mm²
60 N/mm²
60 N/mm²
60 N/mm²
最高滑动速度 (油润滑)
5 m/s
5 m/s
3 m/s
4.5 m/s
摩擦系数 μ
0.04~0.20
0.03~0.18
0.04~0.20
0.04~0.20
最高PV值 (干)
3.6 N/mm².m/s
4.3 N/mm².m/s
3.8 N/mm².m/s
3.6 N/mm².m/s
最高PV值 (油
50 N/mm².m/s
60 N/mm².m/s
50 N/mm².m/s
50 N/mm².m/s
工作温度
-295℃ ~ +280℃
-195℃ ~ +300℃
-195℃ ~ +280℃
-295℃ ~ +270℃
导热系数
13 W/m·k
18 W/m·k
16 W/m·k
16 W/m·k
线膨胀系数
11×10-6/K
21×10-6/K
15×10-6/K
15×10-6/K
SE-010
